SOLUSI INSTALASI KAMERA CCTV MENGUNAKAN TEKNOLOGI FIBER OPTIK SAMPAI JARAK 20 KM

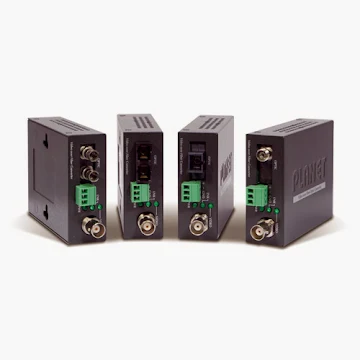

PLANET VF-102 KIT 1-Channel Video over Fiber Bundle Kit (VF-102-T + VF-102-R / FC / SM / 20Km)

Dewasa ini penarikan kamera CCTV masih menggunakan kabel coaxial atau STP, namun kemampuan transmisi dari kedua kabel tersebut tidak bisa membawa kanal data yang cukup besar dan jarak yang terbatas. Berikut ini penjelasan-penjelasan yang akan membantu dalam mencari solusi :

Long Distances Analog Surveillance Transmission System

Kamera Analog (CCTV) dan DVR masih diterapkan dalam sistem surveillance tradisional sedangkan dewasa ini  berubah menjadi surveillance berbasis IP secara bertahap. Untuk membantu penyebaran kamera analog (CCTV) dalam jarak jauh dan untuk memberikan kualitas transmisi video tinggi dan sinyal yang dapat diandalkan,  PLANET mengembangkan video diatas (over) fiber media converter  yang dapat mengintegrasikan sinyal video dan transmisi serat optik dalam ukuran kotak yang kecil.  Video melalui fiber media converter memungkinkan video dapat disampaikan dalam kualitas tinggi hingga jarak 20km dengan teknologi encoding/decoding yang canggih. Ini sangat ideal untuk memperpanjang jarak dan konversi sinyal dengan mengirimkan video dan data melalui kabel serat optik.

Fiber Optic Communication for VIDEO and SERIAL DATA

Video over Fiber Converter Kit ini terdiri dari Video Transmitter dan Receiver Video:
• VF-102-T : 1-channel  Video over  Fiber  Transmitter
• VF-102-R : 1-channel  Video over Fiber  Receiver

Solusi ini adalah sebuah sistem transmisi serat optik digital yang mengarahkan  pelanggan pada  solusi biaya murah untuk transmisi 1 saluran video terkompresi digital dan 1 reverse  RS-485 async-data melalui satu kabel serat tunggal . Ini adalah penyesuaian perangkat bebas yang  memberikan kualitas tinggi dan real-time transmisi video. Sistem ini dapat digunakan secara luas dalam Intelligent Transportation Systems (ITS),  Traffic Surveillance, Pemantauan Keamanan (security monitoring), Kontrol Otomatisasi (automation control), daerah pemukiman/komplek  yang terintegrasi  dan sebagainya.

Easy Installation

Instalasi VF-102KIT media converter cukup mudah dengan hanya plug ‘n play.  Alat ini dapat digunakan sebagai unit yang berdiri sendiri (independent)  atau sebagai slide-in modul untuk PLANET Media Converter Chassis (MC-700, MC-1500 dan MC-1500R). Ketika bekerja dengan chasis media converter, chasis  media converter  dapat menyediakan daya DC ke VF-102-T atau VF-102-R untuk maintain transmisi  sistem   video over  serat optik di lokasi pusat.

Aplikasi yang digunakan

VF-102KIT terdiri dari 1 saluran video melalui transceiver dan  receiver fiber optical untuk mengirimkan video dan RS-485 sinyal melalui single mode / single link yang handal. Solusi ini adalah solusi biaya-efektif ideal untuk sistem surveillance yang membutuhkan kualitas tampilan tinggi dan transmisi sinyal kinerja tinggi dengan  jarak jauh. VF-102-KIT dapat diinstal dengan mudah dan plug ‘n play, yang berarti pemakai tidak perlu mengkonfigurasi  dahulu sepasang video melalui transmisi serat (fiber transmission).

Fitur - fitur Utama :

• Video and Data over fiber transmission
• 8 bit Video Signal digital sampling
• PAL, NTSC, SECAM compatible
• 20km max. transmission distance
• Data Type: RS-485
• High-Speed synchronous digital transmission technology
• Safe transmission guaranteed under poor electromagnetic environment
• Standalone or work with PLANET MC-700/1500/1500R/1500R48 media converter chassis
• Compact size, wall-mount design, easy installation
